功   能

·多種傳感器輸入功能：20種輸入方式
·多種輸出功能:Relay,SSR,SCR             ·通訊功能:RS232,RS485
·變送(PV)輸出:DCV,DCI                   ·饋電輸出:DC24V，DC12V,DC5V

電   源

90-260VAC  50/60Hz    24VDC

功率消耗

6VA

顯示類型

7段LED顯示[紅色，綠色]     LED事件顯示[紅色，綠色]

顯示精度

±0.3%F.S 或 ±0.5%F.S

設定類型

面板按鍵設定

輸入

熱電偶

K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)

RTD

Cu50,Pt100,Pt100.1

模擬信號

0-5VDC,1-5VDC,0-10mADC,4-20mADC

輸出

繼電器

250VAC 3A

SSR

24VDC ±3V 30mA Max

SCR

400V/0.5A

電流

0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值)

電壓

0-5VDC,1-5VDC 負載≤250Ω (PV 傳送值)

饋電輸出

24VDC 30mA Max.

通訊

協議

MODBUS協議,SWPBUS協議

波特率

300-9600bps

接口

RS232，RS485，TTL電平（面板）

報警輸出

帶回差報警輸出   ON/OFF 全量程

采樣時間

0.5秒

耐壓

2000V AC  50/60Hz  1分鐘

抗振動

0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時

絕緣強度

Min.100MΩ(at DC500V)

抗干擾

模擬方波發生器干擾（脈沖寬度μs）±2kV

記憶保持

約:10年.(使用無電壓半導體記憶型)

環境溫度

-10~50℃(未結冰狀態)

儲存溫度

-20~60℃(未結冰狀態)

環境濕度

35-85%RH

外形尺寸

132×50×86mm

重量

240-400g

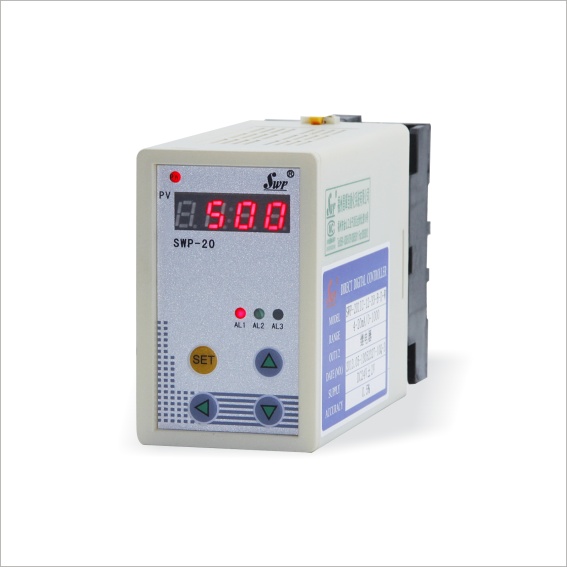

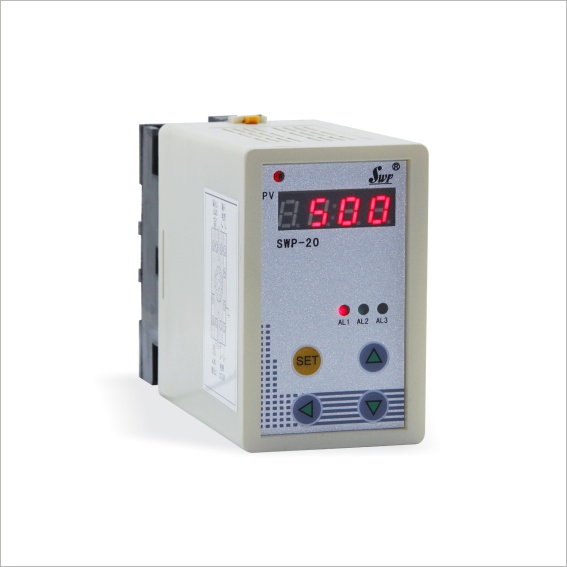

SWP-20

□

-□□

-□□

-□

-□

-□

-□

-□

SWP20系列熱電阻溫度變送模塊

輸入通道數

1

2

單點

雙點

模塊功能

TC

TR

熱電偶

熱電阻

輸入類型

□□

參見 “輸入信號”

第一路

輸出方式

□

參見輸出方式代碼表

第二路

輸出方式

□

參見輸出方式代碼表

輸出兩路隔離

A

B

輸出兩路隔離

輸出兩路不隔離

供電方式

N

W

T

AC220V（可省略）

DC24V供電

AC85-260V供電（開關電源）

顯示

D

帶顯示模塊

01

B

400~1800℃

09

Pt100.1

-199.9~320.0℃

17

30~350Ω

-1999~9999d

02

S

0~1600℃

10

Cu50

-50.0~150.0℃

18

特殊規格

用戶待定

03

K

0~1300℃

11

Cu100

-50.0~150.0℃

19

4~20mA開方

-1999~9999d

04

E

0~1000℃

12

4~20mA

-1999~9999d

20

0~10mA開方

-1999~9999d

05

T

-199.9~320.0℃

13

0~10mA

-1999~9999d

21

1~5V開方

-1999~9999d

06

J

0~1200℃

14

1~5V

-1999~9999d

22

0~5V開方

-1999~9999d

07

WRe3~25

0~2300℃

15

0~5V

-1999~9999d

23

 全切換輸入

08

Pt100

-200~650℃

16

0~20mA

-1999~9999d

24

頻率

0~5kHz

輸出方式

無輸出

1~5V

4~20mA

繼電器

RS232

RS485

特殊規格

輸出方式

加法

減法

乘法

除法

比值

特殊規格
